Описание товара

НУ-01, НУ-02
Есть в наличии
Артикул №.: 000-000-317

Россия

0.00

 (вкл. НДС) включая доставку

Преобразователи выносные с унифицированным токовым выходным сигналом



  Преобразователи с унифицированным выходным сигналом предназначены для преобразования измеренной температуры от первичных термопреобразователей  в унифицированный токовый выходной сигнал 0...5 мА, или 4...20 мА, используются для
построения автоматических систем управления технологическими процессами  и устанавливается на DIN - рейку.

    В качестве первичных термопреобразователей используются термопреобразователи типов ТПК001, ТПК005, ТС004, ТС005.

Технические характеристики

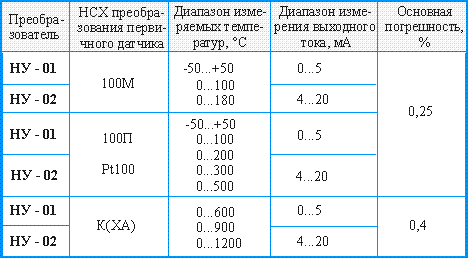

Диапазоны измеренных температур, характеристики выходного сигнала и основная погрешность приведены в таблице.



Напряжение питания (Uп), В:
                                            для НУ - 01 - 20...30 (номинальное значение - 24);
                                            для НУ - 02 - 12...24 (номинальное значение - 15)
Коэффициент пульсации напряжения питания, не более, %.......................1
Сопротивление нагрузки, с учетом линии
связи нагрузки и преобразователя, Ом:
                                  для НУ - 01 - 0...2000 (номинальное значение 1000);
                                  для НУ - 02 - (Uп-10)/0,02 (номинальное значение 100)
Потребляемая мощность, не более, Вт..........................................................1,0
Время установления рабочего режима, не более, мин..............................15
Вид климатического исполнения по ГОСТ 15150.................................УЗ.1.2
Защищенность от воздействия пыли и воды по ГОСТ 14254................IP00
Устойчивость к механическим воздействиям по ГОСТ 12997
....................................................................................................виброустойчивый L1

Пределы допускаемого значения приведенной дополнительной погрешности, связанной с отклонением температуры окружающей среды от нормальной, на каждые 10°С не превышает:
                                               для ТС004, ТС005 - 0,2%;
                                               для ТПК001, ТПК 005 - 0,3%
Примечание: Для устранения влияния сопротивления кабеля необходимо выполнить операцию калибровки в соответствии с ТО ИЭ нормирующих преобразователей (НКТВ 01.000.01.01ИЭ).

Схемы подключения



Условное обозначение



   Примеры записи при заказе и в документации другой продукции, в которой преобразователи выносные могут быть применены:
   Преобразователь выносной НУ - 1, датчик температуры-100М,
диапазон измеряемых температур 0...180°С

Преобразователь выносной НУ - 1.100М-(0...180)”.

Примечание:  Преобразователи могут поставляться с НСХ 50М, 50П и др, а также для других диапазонов температур.
