Описание товара

Термопреобразователи сопротивления с кабельным выводом модификации ТС004 (50М/100М), (50П.100П), Pt100
Есть в наличии
Артикул №.: 000-000-296

Россия

0.00

 (вкл. НДС) включая доставку

Термопреобразователи сопротивления с кабельным выводом типа ТС004


    Термопреобразователи сопротивления предназначены для измерения температуры и могут быть использованы во всех отраслях промышленности.



Технические характеристики
Номинальная статическая характеристика:.................................50М; 100М; 50П; 100П
Класс допуска:.....................................................................................................................А; В; С
Рабочий диапазон измеряемых температур, °С:
с НСХ 50М, 100М...........................................-50...+180
с НСХ 50П, 100П...........................................-50...+250
Сопротивление изоляции, МОм, не менее: .................................................…....………100
Количество элементов в изделии, шт.:....................................…....................….........1 или 2
Защищенность от воздействия пыли и воды по ГОСТ 14254....................….............IP54
Группа климатического исполнения по ГОСТ 12997..............................…...........Д2 и Р2
Вид климатического исполнения по ГОСТ 15150................................................….........ТЗ
Устойчивость к механическим воздействиям
по ГОСТ 12997.................................................................Вибропрочные гр.исполнения №3


Схема соединений внутренних проводников

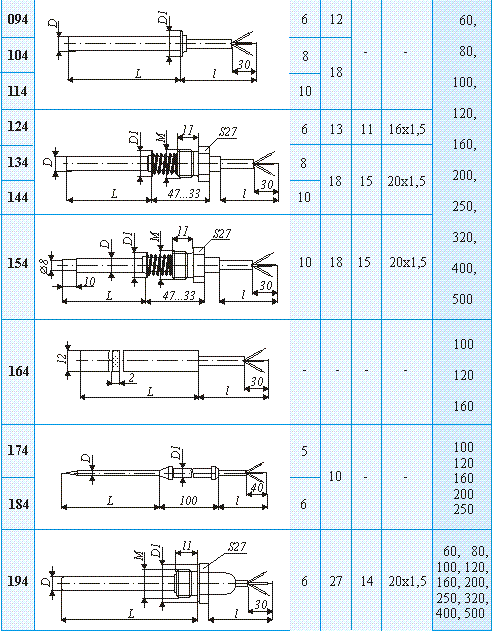

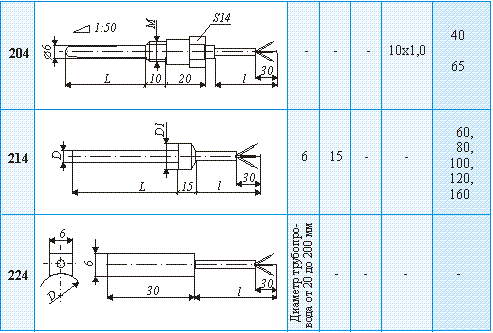

Модификация и конструктивное исполнение

Примечание: Длина соединительного кабеля l - определяется заказчиком.

РЕКОМЕНДАЦИИ ПРОИЗВОДИТЕЛЯ
*  При выборе глубины погружения термопреобразователей необходимо учитывать длину активной части ТС, которая определяется длиной чувствительного элемента (ТСП - 15...35 мм, ТСМ - 20...55 мм).
* Минимальная рекомендуемая глубина погружения при работе в потоке воды равна длине чувствительного элемента плюс пять диаметров корпуса ТС.
*  Минимальная рекомендуемая глубина погружения в воздушной среде равна длине чувствительного элемента плюс пятнадцать диаметров корпуса ТС
* Перед установкой ТС необходимо проверить целостность измерительной цепи и сопротивление изоляции между измерительной цепью и корпусом ТС. Сопротивление изоляции должно быть не менее 100 МОм в нормальных климатических условиях.ров корпуса ТС.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Примеры записи при заказе и в документации другой продукции, в которой ТС могут быть применены:
   -  преобразователь сопротивления одинарный, модификация корпуса 054, НСХ преобразования 100М, класс В, четырехпроводная схема соединения внутренних проводников, длина погружаемой части 320 мм и длина соединительного кабеля 1,2 м
          «Термопреобразователь сопротивления   ТС054-100М.В4.320/1,2,  ТУ4211-001-18121253-95»

   -  преобразователь сопротивления двойной, модификация корпуса 134, НСХ преобразования 50М, класс В, трехпроводная схема соединения внутренних проводников, длина погружаемой части 120 мм и длина соединительного кабеля 0,5 м
        «Термопреобразователь сопротивления   2ТС134-50М.В3.120/0,5,  ТУ4211-001-18121253-95».
